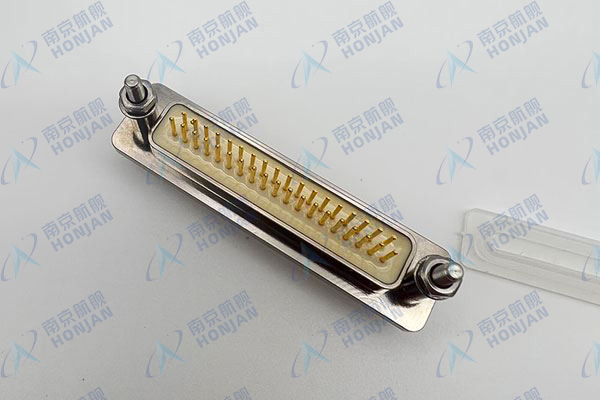

矩形连接器
J29A Series
应用 of 矩形连接器
我们的J29A系列连接器采用高密度、轻量化和小型化设计，为电缆到电缆、电缆到PCB以及PCB到PCB之间的电路连接提供可靠的互连解决方案。
基本信息

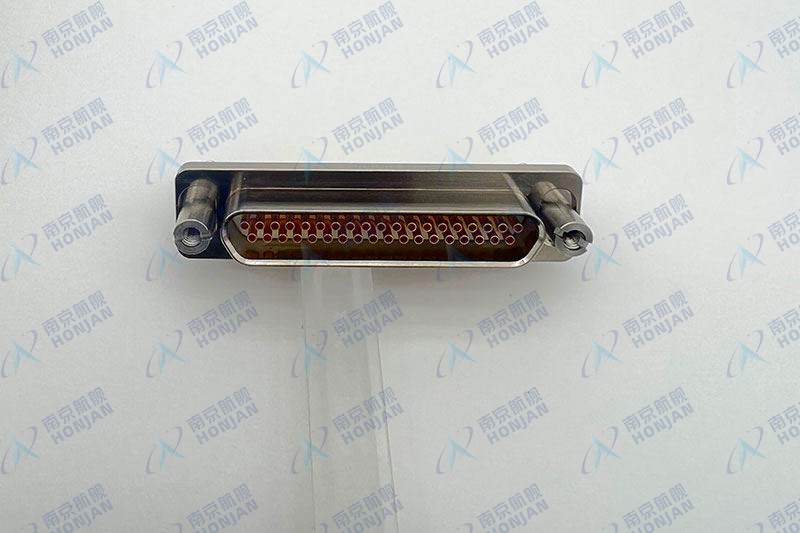

- 坚固的金属外壳，增强耐用性
- 接触间距1.91mm，间距1.65mm

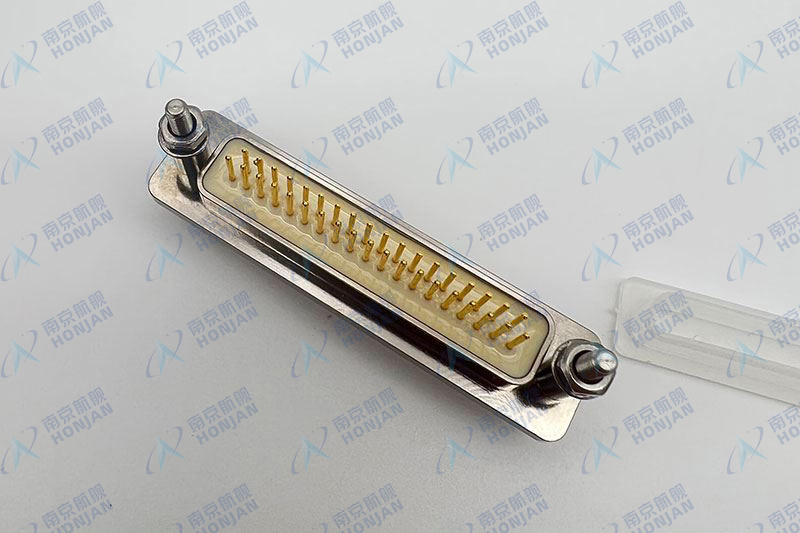

- 插头配备弹性压接针，插座配备刚性针孔
- 提供两行配置：9、15、21、25、31、37针，三行配置：51、66针
- 多种锁紧组件和后电缆夹，安装灵活
- 基于外壳安装板宽度的插头和插座变体：标准（宽）、-A型（窄）和-Al型（标准与-A型之间的中间宽度）
- 多种端接选项，包括压接、焊接、直式和直角PCB
环境适应性
我们的J29A连接器设计用于承受苛刻的操作条件，能够耐受强烈振动、冲击和其他挑战性环境。特别适用于需要特殊考虑空间利用和轻量化设备的应用。
主要技术信息
| 环境温度 | -55℃~ +125℃ |
| 抗振动性 | 10Hz~ 2000Hz 200m/s2 |
| 随机振动抗性 | 功率谱密度：0.4G 2 /Hz 总加速度（均方根值）：23.1G |
| 抗冲击性 | 加速度：1200 m /s2 冲击脉冲：6ms |
| 额定电流 | 5A |
| 接触电阻 | ≤ 10m Ω |
| 绝缘电阻 | ≥ 5000M Ω |
| 耐电压 | 1500V |
| 机械寿命 | 500次插拔循环 |
| 气密性标准（仅适用于J29系列矩形连接器） | 水密封：压力差等于大气压。连接器浸入水中时不产生气泡。 |
| 气密封：1×10-1Pa.cm3/s（压力差=1×10-1Pa.cm3/s） |
凭借一支技术精湛的研发团队以及高新技术企业和质量管理体系认证，航舰的产品出口到全球30多个国家，赢得了坚实的国际声誉。
