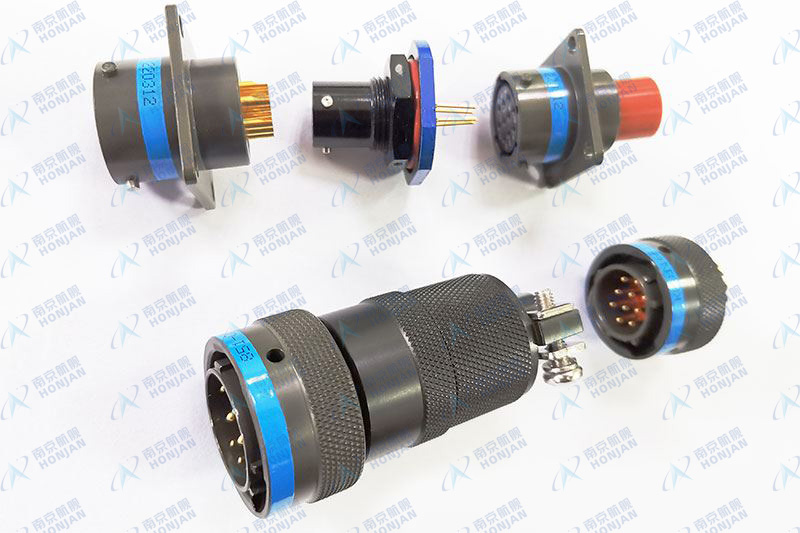

圆形连接器（军规连接器）

MIL-C-26482 I系列
圆形连接器应用

我们的MIL-C-26482 I系列连接器是电路信号连接的理想选择。

环境适应性

我们的MIL-C-26482 I系列连接器适用于各种军用和民用设备，确保在高湿度、盐雾、霉菌、暴雨和灰尘等各种严苛环境下的可靠电气连接。

获取报价
圆形连接器（军规连接器）
  • 圆形连接器（军规连接器）
  • 圆形连接器（军规连接器）
MS3112P12-10S
  • 圆形连接器（军规连接器）
  • 圆形连接器（军规连接器）
85106RC18-32S50
基本信息
  • 符合MIL-C-26482 I系列标准
  • 卡口式快速连接机构

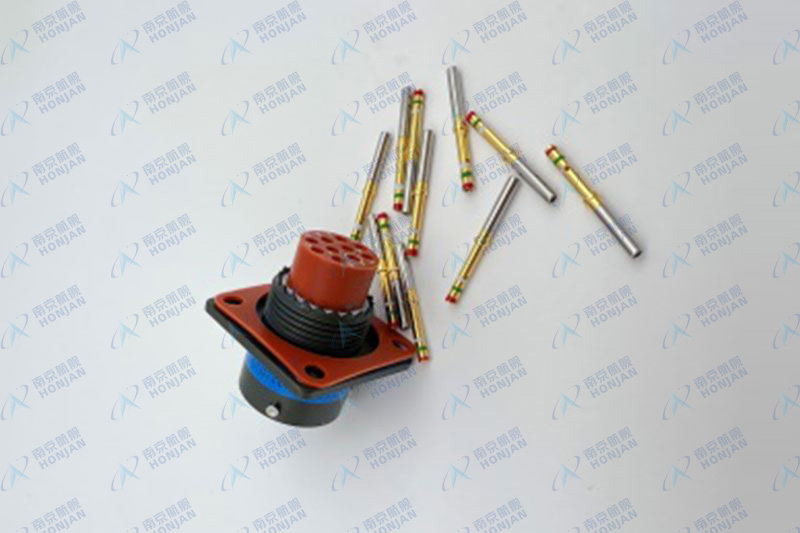

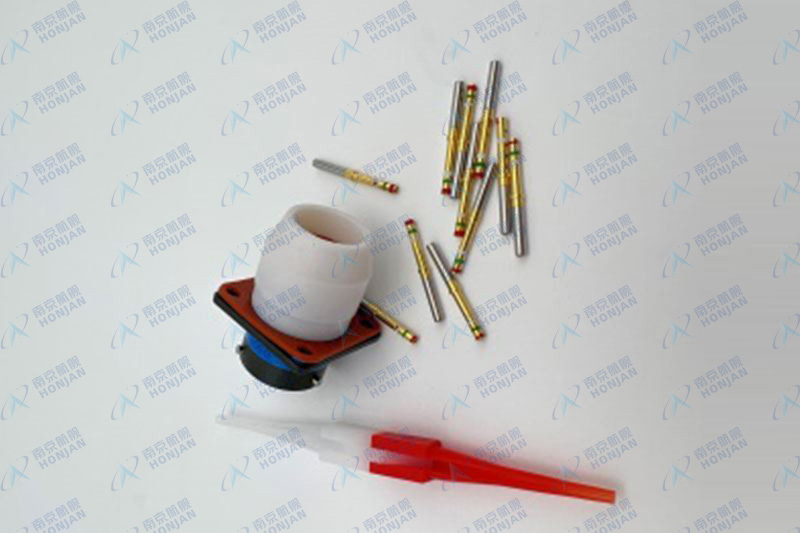

  • 接触件配置：主要为焊接型
  • 紧凑尺寸，高接触密度
  • 广泛应用于各种军用和民用设备
主要技术性能
机械性能
  • 外壳材料：铝合金
  • 镀层选项：
    • 无标记：橄榄绿镉镀层，导电外壳
    • L级：化学镀镍，导电外壳
    • A级：黑色阳极氧化，非导电外壳
    • B级：镉镀层，导电外壳
    • S级：不锈钢钝化，导电外壳
    • BW级：镉镀层，棕绿色，导电外壳
  • 绝缘体材料：热固性或热塑性
  • 密封材料：硅橡胶
  • 接触件材料：镀金铜合金
  • 机械寿命：500次插拔循环
  • 抗冲击性：耐受加速度高达490m/s²
  • 随机振动抗性：频率范围10-2000Hz，加速度147m/s²
电气性能
工作电压和耐电压 (V)：
使用等级 耐电压 耐电压
I II I II
海平面 600 1000 1500 2300
21336m 300 450 375 500

注：不同的接触件排列有不同的工作等级，参见接触件排列标签右上角

接触电阻和额定电流：
接触件编号 直径 (mm) 电阻 (mΩ) 电流 (A)
20# Ø1.00 ≤5 7.5
16# Ø1.60 ≤2.5 13
12# Ø2.40 ≤1.5 23

绝缘电阻：25˚C时 ≥ 5000MΩ，125˚C时 ≥ 3MΩ

环境性能
  • 工作温度： -55°C to +125°C
  • 相对湿度： 95±4% at 40°C
  • 盐雾试验结果：
    • Cadmium plating: 500 hours
    • Nickel plating: 48 hours/96 hours
  • 密封性：
    • Wire sealing: Pressure difference of 2×105Pa, leakage rate less than 4.6×102Pa•cm³/s
    • Sintered sealing: Pressure difference of 1×105Pa, leakage rate less than 0.1Pa•cm³/s
凭借一支技术娴熟的研发专业团队和高新技术企业及质量管理体系认证，航舰将产品出口到全球30多个国家，赢得了良好的国际声誉。
