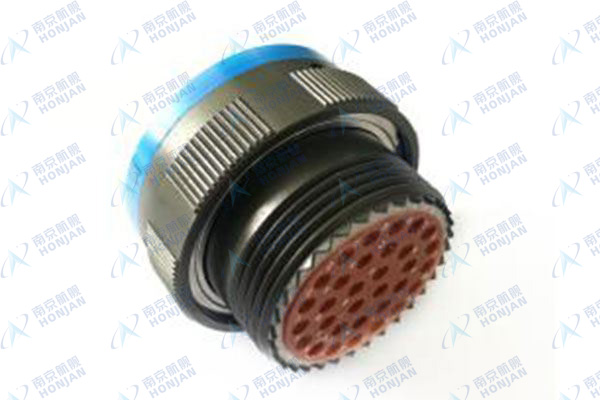

基本信息
- 符合MIL-C-26482 II系列标准
- 卡口连接，实现快速安全连接
- 可拆卸镀金接触件
- 高接触密度，实现高效信号传输
- RFI屏蔽，防止电磁干扰
- 界面密封
- 广泛应用于军用和民用设备
-
MS3470A16-26PN
-
MS3476W18-32S
主要技术性能
机械性能
- 外壳材料：铝合金
- 镀层选项：
- W级：橄榄绿镉镀层，导电外壳
- L级：化学镀镍，导电外壳
- A级：黑色阳极氧化，非导电外壳
- B级：镉橄榄绿镀层，导电外壳
- S级：钝化不锈钢，导电外壳
- BW级：镉橄榄绿镀层，导电外壳
- 绝缘体材料：热固性塑料
- 密封材料：硅橡胶
- 接触件材料：镀金铜合金，可拆卸压接接触件
- 机械寿命：500次循环（JY3475屏蔽插头为250次循环）
- 抗冲击：3ms半正弦波，峰值加速度300g
- 抗随机振动：频率范围10-2000Hz，功率谱密度1.0G²/Hz
电气性能
工作电压和耐压 (V)：
| 使用等级 |
Withstanding voltage |
Withstanding voltage |
| I |
II |
I |
II |
| 海平面 |
600 |
1000 |
1500 |
2300 |
| 21336m |
300 |
450 |
375 |
500 |
注：不同的接触件排列具有不同的工作等级，请查看接触件排列标签右上角
接触电阻和额定电流：
| 接触件编号 |
直径 (mm) |
电阻 (mΩ) |
电流 (A) |
| 20# |
Ø1.00 |
≤5 |
7.5 |
| 16# |
Ø1.60 |
≤2.5 |
13 |
| 12# |
Ø2.40 |
≤1.5 |
23 |
绝缘电阻：25˚C时 ≥ 5000MΩ，200˚C时 ≥ 500MΩ
环境性能
- 工作温度：-55˚C 至 +175˚C（W级），-55˚C 至 +200˚C（L级、A级、S级）
- 相对湿度：65˚C时 94±4%
- 盐雾试验结果：
- W级：500小时
- L级：96小时
- A级：48小时
- S级：1000小时
- 密封性：
- RFI衰减：在100-1000MHz频率下衰减65-45dB（JY3475）
- 抗液性：抗航空燃料、制冷油、润滑油及其他12种液体（L级）
